水库大坝在线自动化监测方案

点击量:732

    我国现有水库约十万座,水库是防洪减灾、保障供水和农业灌溉的重要设施。汛期可以截流洪峰,非汛期可以节约水资源用于供水、发电和生态保护,是水利和水害清除的基础设施。然而水库大坝安全监测预警是保障水库大坝安全的重要环节。

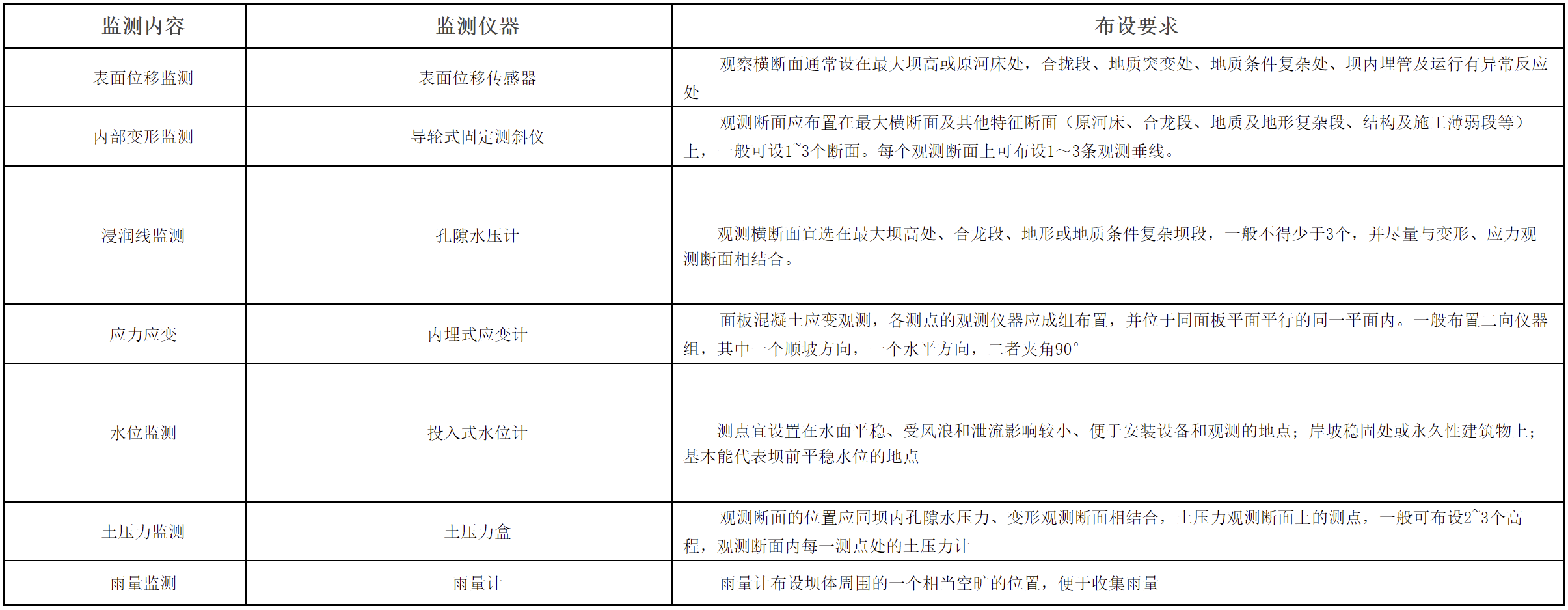

监测项目及布点



监测系统布置示意图


表面位移监测

    水库大坝的表面位移可以通过GPS监测系统,结合表面位移传感器进行监测。GPS监测系统通过GPS/北斗卫星发送的导航定位型号进行空间后方交会测量,确定地面待测点的三维坐标;表面位移传感器实时监测坝体表面位移变形情况,通过触发式采集或者实时采集的方式,利用有线/无线远程网络传输实时数据到监控中心,及时了解坝体的位移变形情况。



内部变形监测

    坝体内部变形通过导轮固定测斜仪进行监测。导轮固定测斜仪连接杆连接后,安装在带导槽的测斜管相应的位置,以监测大坝的内部变形,及时判断可能出现的风险。



浸润线监测

    为了确保坝体的稳定,需要对坝体的浸润线进行监测。检测时在坝体内钻孔埋设水位管,水位管内放入空隙水压计,实时监测测压管内水位,绘制浸润面,判断坝体内水位的变化,结合理论分析,对坝体安全进行评估。




水位监测

    主要用来实时监测水库水位的变化情况,特别是在汛期降雨、生产排放时的变化情况,通过对库区水位数据的实时监测,来指导生产,并同其它监测系统配合进行综合分析,如降雨的情况对库区水位的影响,如库区水位的变化对浸润线的影响是否显著等。



降雨量监测

    将降雨计布置在坝体周围的一个位置,得到库区降雨量的情况,因为降雨对大坝的安全也是一个重要的影响,如果连降暴雨,则要采取一定的措施。


视频系统

    包括对上下游水区、坝上、坝下和闸房内部的实时视频监控,用户可以从监控终端中实时的看到现场的视频图像,同时还可以通过软件控制现场摄像机镜头以及云台,根据需要调整光圈大小、焦距远近、变倍高低以及视频角度等,满足用户对现场多方位视频图像的监控需要,也可以作为大坝监测系统的辅助工具,确保水库大坝运行安全。


系统特点


  • 一体式设计,专业设备,IP68防水、电池自供电、微功耗运行,可实现前端站点的快速调试与部署。

  • 采用多种水库大坝监测,多样功能, 可根据具体需求灵活调整功能、增减监测项。

  • 测量精度高,抗干扰能力强。

  • 采用无线传输方式,突破地域限制,适应性强。

  • 基于自主研发的无线产品,可远程对设备进行调试维护。

  • 基于B/S架构的系统平台,可快速方便的对系统进行访问。

  • 专属客户端支持用户随时随地查看当前设备状态。

  • 采用防雷、防雨、防潮、输入信号隔离等多项措施,确保设备安全、性能稳定可靠。

  • 兼容性强,兼容各种类型监测、地表沉降、土体位移、土壤含水率、土压力、渗压计、水位计、雨量计、GNSS接收机、固定式测斜仪、渗压计、高速高清摄像机、孔隙水压计、雷达物位计、拉线式位移计、土压力计等传感器,设备支持电信、移动、联通等运营商NB-IOT网络,兼容各大运营商物联网平台接入。
