HH370多功能电能质量分析仪

点击量:595

    HH370多功能电能质量分析仪为新一代智能电力仪表,该仪表在实时测量用电线路中基本电量参数的同时,还提供电能质量分析、越限报警、模拟量变送、RS485通讯等多种输出功能,具有显示直观清晰、界面美观实用、操作简单方便等特点,主要适用于发电厂、变电站、配电房等高低压配电系统中对线路的电能质量进行实时测量与分析,为电网的运行情况提供诊断依据,指导客户对电力设施进行预防性维护,从而提高电气系统和设备的可用性及可靠性,减少电能损耗,显著提高经济效益。

1、产品特点

  • 采用工规3.5寸彩色点阵液晶屏显示,像素密度高达180ppi,显示内容细腻丰富;

  • 操作界面采用桌面图标+可视化列表视图方式,界面美观大方,操作简单实用;

  • 显示界面可自由切换为中文或英文;

  • 测量显示电力线路中的3U、3I、Hz、kW、kvar、cosp、kWh、kvarh等全部电量参数,互感器倍率可自由设置;

  • 方均根真有效值测量,波形失真不影响测量准确度;

  • 可显示三相电压平均值(Uavg)、三相电流平均值(Iavg)、三相总电流值(Isum);

  • 可记录三相电压、三相电流、有功功率最大值(max)和最小值(min);

  • 可记录最大有功需量(MD)和当前有功需量(CD);

  • 测量显示三相电压、三相电流的2-31次谐波含有率,总谐波畸变率(THD),奇次总谐波畸变率(TOHD)、偶次总谐波畸变率(TEHD)、总谐波因子(THF);

  • 具备谐波棒图显示功能,支持棒图量程标尺自动调节,支持显示列表数据及频谱图;

  • 可测量显示电压波峰因子(CFU)、电流K因子(KFI)★可测量显示电压、电流的正序,负序,零序,不平衡度等参数;

  • 电压、电流波形显示,波形幅值标尺可自动调节。仪表采用连续高速实时采样方式,可对电网波形的微观动态(例如尖峰脉冲、浪涌、晃电等等)进行实时监测与显示;

  • 提供相位角、矢量图显示功能;

  • 可选配电量越限报警、开关量输入、模拟量变送、RS485通讯等功能;

  • 开关量输出即可作为遥控信号,也上下限越限报警触点信号;

  • 模拟量输出可任意设置为0~10mA、0~20mA、4~20mA;

  • 采用金属夹持件,紧固件可免螺丝刀安装,安装方式,牢固、简单、可靠。

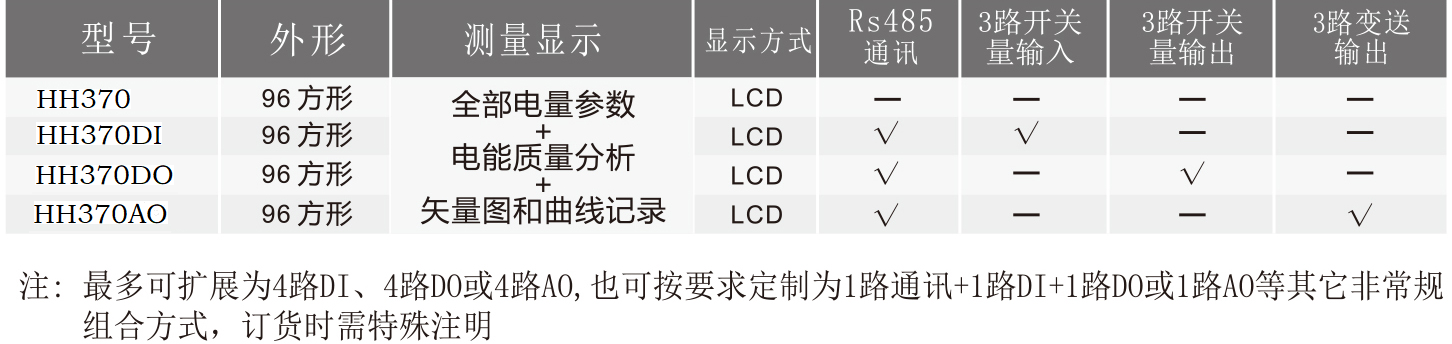

2、规格及选型说明




3、外形及安装尺寸





4、基本参数

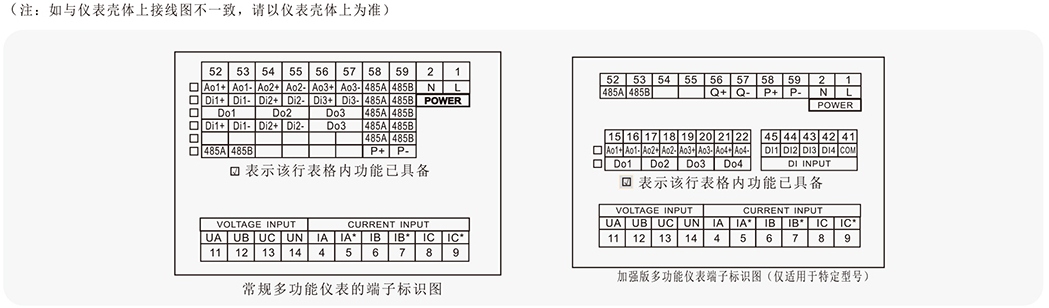

5、端子排列与标识图

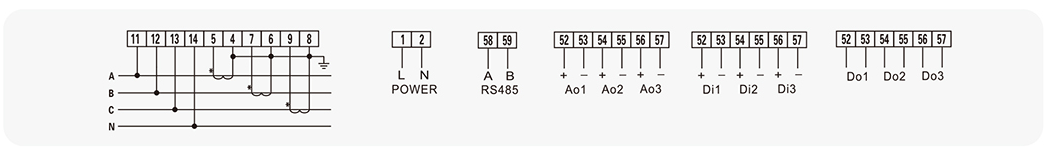

6、典型接线图
