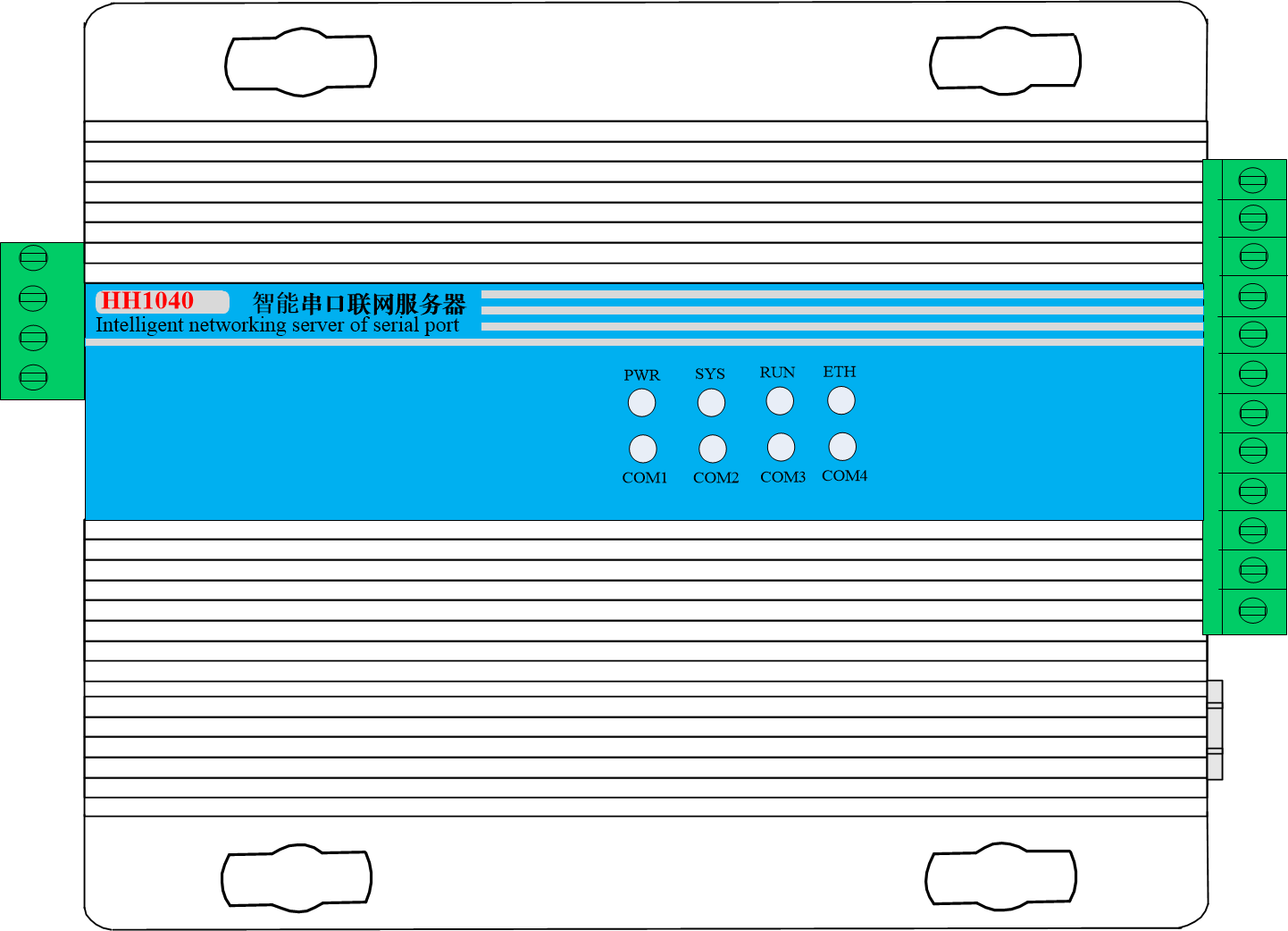

HH1040智能规约转换器

点击量:480

1、应用范围

   HH1040智能规约转换器可广泛应用于工业及电力自动化系统中,可以实现各种基于串口及以太网的电力自动化、工业自动化的通信协议转换功能。是串口设备与上位机之间的通信的必备元件。该装置体积小巧,便于安装。



2、功能特点



  1. 1)  CPU采用高性能的32位ARM9 芯片,200MHz,64MB RAM,8M Flash。

  2. 2)  采用流行的嵌入式Linux操作系统,运行稳定可靠。

  3. 3)  全工业级标准设计,超强的EMC性能,所有通信端口均采用光电隔离、防浪涌和瞬变干扰。

  4. 4)  可选的以太网接口(光口或电口),适合远距离传输。

  5. 5)  跨网段、跨路由互联,可以满足不同网段间互联互通的要求。

  6. 6)  内嵌强大的实时数据库模块,独立的规约解释程序作为动态链接库嵌入到装置,增强了装置协议的可扩展性和运行稳定性。

  7. 7)  支持IEC61850、IEC60870-5-103、IEC60870-5-104、IEC60870-5-101、ModbusRTU、ModbusTCP、CDT等多种标准规约,并可根据现场要求灵活编写特定的规约解释程序。

  8. 8)  支持MQTT协议,可以接入阿里云、百度云等云平台。

  9. 9)  友好的Web配置界面,可灵活配置装置的参数。

  10. 10)  低功耗设计,整机总消耗功率小于5W。


3、基本功能


      HH1040智能规约转换器可以作为分站的通信规约服务器使用,负责连接站内所有智能设备和数据管理,并且与本地SCADA监控系统进行通信;也可以作为远动装置与调度主站进行通信;可以作为IEC61850规约网关使用,将站内所有不具备IEC61850通信功能的设备顺利接入到IEC61850站控层网络中。


4、光伏、风电新能源通信解决方案

本装置除了用于变电站综合自动化系统、工业自动化控制系统外,一个最大的亮点是可以应用于光伏、风电等新能源领域,可以快速解决光伏、风电系统中的众多串行总线设备的接入问题。


如上图所示,光伏发电系统的特点是由许多串行通信接口设备需要接入到光伏发电的监控主站,其中这些设备包括箱变测控装置、汇流箱、逆变器、低压侧多功能仪表等。HH1040规约转换器可以实现这些设备与站控层通信网络的连接,可以这些现场设备的基于串口的通信规约转换成以太网下的通信规约,如IEC60870-5-104、IEC60870-5-101、IEC60870-5-103、CDT、IEC61850以及一些自定义规约。

上图是以10MWp的光伏发电站举例的,一般根据光伏矩阵的数量来配置HH1040规约转换器,一般1MWp配置一台光伏矩阵通信接口柜,每个光伏矩阵通信接口柜配置一台HH1040规约转换器或HH1110通信管理机。

全站的所有信息可通过HH1110通信管理机与上级调度主站进行通信,通信规约可以使用104或扩展104规约以及IEC61850规约。
